بلودان در برج های خنک کننده فایبرگلاس مدار باز

شاید تا به حال در مورد بلودان برج خنک کننده مطالبی شنیده باشید. منظور از بلودان برج خنک کننده، نوعی جریان زیر آب و تخلیه دائمی است که هدف اصلی استفاده از آن، تنظیم میزان املاح داخل آب در کولینگ موردنیاز است. این بلودان اگر به صورت صحیح در برج خنک کننده تنظیم نشود، ممکن است باعث آسیب رساندن به قطعات داخلی دستگاه شود. در این مقاله می خواهیم در مورد بلودان کولینگ تاور فایبرگلاس مدار باز صحبت کنیم؛ پس تا انتهای این مقاله همراه ما باشید.

بلودان کولینگ تاور چیست؟

بلودان کولینگ تاور، به همین میزان آبی گفته می شود که از کولینگ تاور بخاطر غلظت تخلیه شده است و با آب جبرانی تامین می شود. همان طور که در ابتدای مقدمه گفته شد، وظیفه اصلی بلودان کولینگ تاور، تخلیه آب در برج خنک کننده است. یکی از موارد مهمی که در این زمینه باید به آن توجه داشت، محاسبه بلودان است؛ این محاسبه به پارامترهای مختلفی مانند ظرفیت برج خنک کننده، کیفیت آب و همچنین میزان جریان آب در گردش بستگی دارد.

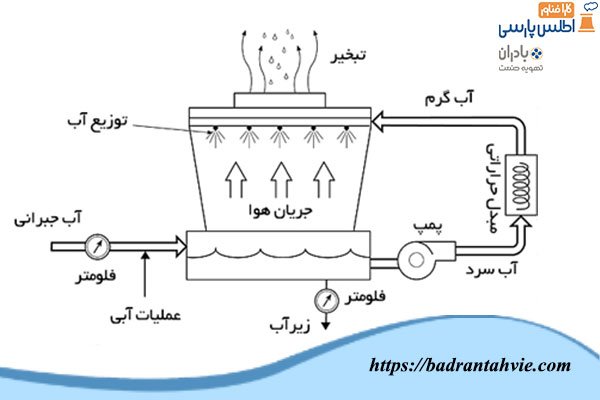

به بیان روشن تر بلودان برج خنک کننده، مقدار آبی است که از آب کولینگ تاور تخلیه و با آب تازه جایگزین می کنیم تا میزان سختی آب را کاهش دهیم. برج خنک کن یک دستگاه تبخیری است و همواره به دلیل تبخیر آب، مقدار سختی و غلظت املاح آب در حال افزایش است. در صورتی که میزان املاح موجود در آب از نقطه اشباع عبور کند رسوب شروع به تشکیل شدن خواهند کرد و اگر این میزان املاح و ناخالصی بالاتر از نقطه اشباع باشد رسوبات به سرعت به شکل ذرات بسیار سخت در می آیند و به تمامی اجزاء برج خنک کننده آسیب وارد می کنند. به همین دلیل برای جلوگیری از افزایش بیش از حد سختی، مقداری از آب در حال گردش در کولینگ تاور تخلیه شده و آب جدید جایگزین می شود که به این عمل بلودان یا زیر آب می گویند.

برج خنک کننده فایبرگلاس چیست؟

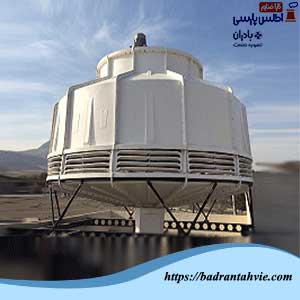

برج خنک کننده فایبرگلاس به نوعی از کولینگ تاور گفته می شود که در ساخت بدنه آن از جنس فایبرگلاس استفاده شده باشد. امروزه به دلیل مزایای استفاده از فایبرگلاس، از آن به جای فلز در ساخت بدنه کولینگ تاور استفاده می شود که در مقابل رطوبت و نور آفتاب بسیار مقاوم بوده و به هیچ عنوان دچار زنگ زدگی و یا خوردگی نخواهد شد. کولینگ تاور از جنس کامپوزیت را می توان در اشکال مختلف اعم از مدور، مکعب و در رنگ های متنوع تهیه کرد. قطعات فایبرگلاس در طول زمان مقاومت و استحکام خود را حفظ کرده و به هیچ عنوان دچار شکست نخواهند شد.

اهمیت بلودان برج خنک کننده

یک برج خنک کننده 500 تن معمولی که به صورت 24 ساعت کار می کند، در این صورت در یک سال باید میلیون ها گالن آب آن را تخلیه کرد. این مقدار وقتی تقسیم به روز می شود، تقریبا روزانه 10800 گالن آب تخلیه می گردد. یعنی 450 گالن در ساعت و 5/7 گالن در دقیقه. جهت کاهش مقدار تخلیه زیرآب برج خنک کننده و همچنین جلوگیری از تشکیل ذرات رسوب باید از یک برنامه عملیات آبی استفاده کرد.

بوسیله عملیات آبی در برج خنک کننده از تشکیل ذرات جلوگیری شده و نقطه اشباع در سیستم آب افزایش می یابد. با این سیستم غلظت املاح در آب بالا می رود، ولی به دلیل بالا رفتن نقطه اشباع امکان تشکیل ذرات سخت و رسوب وجود ندارد. عملیات آبی، تا حدود 30 برابر نقطه اشباع آب را بالا برده و از تشکیل رسوب و ذرات جلوگیری می کند. این یعنی آب برج خنک کننده می تواند تا 30 برابر آب جبرانی، املاح داشته باشد، بدون آنکه رسوب و ذرات تشکیل شوند. بنابراین مقدار زیر آب برج خنک کننده تا 90 درصد کاهش می یابد.

چرا تنظیم بلودان در برج خنک کننده اهمیت دارد؟

همان طور که از اسم آن مشخص است، برج های خنک کننده آب با مکانیزم تبخیری باعث خنک نگه داشتن آب می شوند. در واقع، برج های خنک کننده یک مبدل حرارتی بزرگ هستند که با عملکرد تبخیری برای کاهش دمای آب در محدوده خاص استفاده می شوند.

بلودان برج خنک کننده در این میان در کاهش یا ثابت نگه داشتن میزان املاح آب تاثیر چشمگیری دارد. استفاده از جریان تخلیه یا همان بلودان باعث جلوگیری از گرفتگی و رسوب جدید در مدار می شود. اگر از این مورد استفاده نشود، قطعاً نمی توان به آب تمیز دسترسی داشت و آب چرخشی از میزان مطلوب و استاندارد برخوردار نخواهد بود.

همان طور که در مطلب بالا نیز به آن اشاره شد، محاسبه بلودان برج خنک کننده یکی از پارامترهای مهم است و یک شناسه در این میزان محاسبات، سیکل تغلیظ کولینگ تاور است که بر اساس کیفیت آب در گردش در دستگاه برج خنک کننده تعریف می ‎شود. در بسیاری از مناطق ایران، آب در دسترس برج خنک کننده با آنالیز مشخص در اختیار کارخانه های قرار می گیرد. استاندارد آب برج خنک کننده هم یکی از موارد مهمی است که باید مدنظر قرار داده شود.

در برخی از موارد لازم است که میزان بلودان از برج خنک کننده کم شود. با پکیج های تزریق مواد شیمیایی برای کنترل میزان املاح آب گردشی و استفاده از سیستم بلودان اتوماتیک برای تخلیه هوشمند در زمان مناسب، می توان این کار را انجام داد.

محاسبه بلودان در برج خنک کننده نیازمند چه پارامترهایی است؟

• میزان غلظت مواد موجود در آب یا همان TDS
• میزان حجم آب در گردش یا اصطلاحاً دبی آب پاششی بر روی پکینگ مدیا
• میزان دریفت یا قطراتی که از قطره گیر یا المیناتور هم گذر می کنند و به بیرون می ریزند.
• میزان هدر رفت آب توسط تبخیر Evaporation که به صورت فاگ یا مه به خارج می رود.
• نحوه نصب یا اصطلاحاً میزان رطوبت نسبی محیط (RH) و همچنین دمای وت بالب (Wet Bulb)
• میزان درای بالب یا دمای محسوس محیط (Dry Bulb)

 انواع تنظیم بلودان در برج خنک کننده

• بلودان اتوماتیک: این روش بهترین گزینه برای معین کردن جریان تخلیه زیرآب (بلودان) می باشد. در این روش از TDS متر مستغرق نصب شده در حوضچه کولینگ تاور جهت اندازه گیری املاح می توان استفاده کرد. جهت فرمان تخلیه هم از شیرهای برقی با سایز مناسب نصب شده در مسیر D یا درین نیز می توان استفاده نمود. فرمان شیر برقی مستقیماً از TDS متر به تابلو برق و از آنجا به ولو منتقل می گردد.
• بلودان دستی: این روش مرسوم ترین نوع در خالی نمودن جریان زیرآب از برج خنک کن به حساب می آید. در این مدل بلودان باید دقت نمود که جریان تخلیه نه به حدی باشد که مصرف آب افزایش یافته و نه به اندازه ای باشد که رسوبات در کف تشتک (Basin) ته نشین نماید. برای انجام این کار می توان از شیر تایمری یا اپراتور روزانه استفاده کرد.

سخن پایانی

در این مطلب به توضیح بلودان برج خنک کننده و کاربرد آن پرداختیم. همان طور که گفته شد، برج های خنک کننده مدار بسته که به عنوان خنک کننده سیال تبخیری نیز شناخته می شوند، سیستم را در یک حلقه بسته تمیز و عاری از آلودگی نگه می دارند. علاوه بر کاربردهای چیلر و خنک سازی فرآیندهای صنعتی، برج های خنک کننده اغلب با سیستم های پمپ حرارتی مورد استفاده قرار می گیرند. بلودان برج خنک کننده هم در این میان در کاهش یا ثابت نگه داشتن میزان املاح آب تاثیر چشمگیری دارد.
